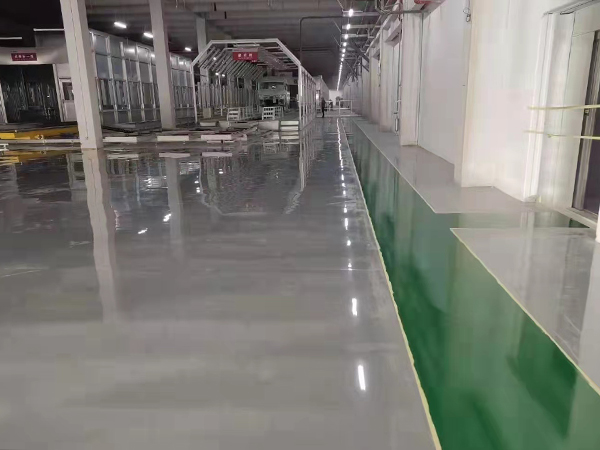

防静电环氧自流平地坪

防静电环氧自流平地坪采用防静电树脂涂装混凝土地面，通过防静电漆面的导电性将电荷直接通过接地线导入地面，避免电荷聚集形成电压将精密电子元件击穿，防止电火花和电磁波产生干扰和破坏，减少摩擦产生的火花引发灾难。

防静电环氧自流平地坪具有防静电、耐压、耐磨、耐腐蚀、易清洁、抗冲击力强等特点，适用于计算机室、精密电子制造厂、印刷纺织厂、通信设备制造厂等需要防电防爆的地面铺设。

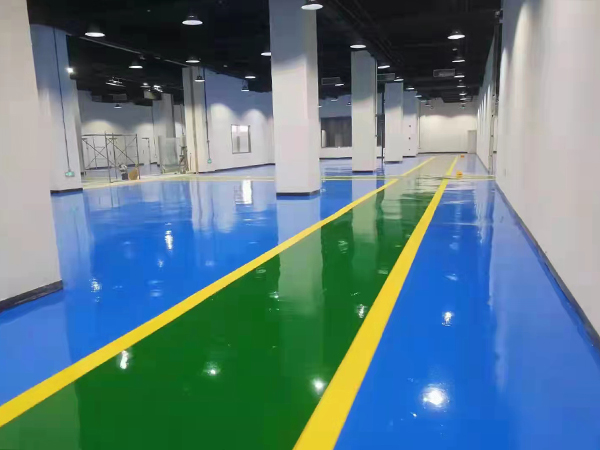

一、防静电环氧自流平地坪的施工步骤

1、防水处理：一层地面预涂防水层。

2、基层处理：打磨混凝土表面，使表面平整，无起砂、无空鼓、无水分。

3、防静电底漆：使用带齿镘刀刮涂附着力和渗透力极强的防静电环氧底漆一遍，增强防静电地坪与地面结合度。

4、防静电中涂：在材料中加入适量石英砂，使用镘刀均匀刮涂增强地坪的耐压程度。

5、铜网铺设：导电铜箔选择井型铺设，并做好接地处理，才能有效排除静电。

6、导电批土：在铜网处均匀刮涂，以达到铜网与地坪的粘接强度，固化后刮涂至平整无孔洞、无砂磨印。

7、防静电面漆：测量中涂导电层电阻是否在10^4Ω以下，达到后便可开始防静电面漆滚涂，电阻才能控制在10^6Ω-10^9Ω以下，完工后防静电效果优异，地面平整光亮、无空鼓、颜色均匀统一。

8、养护：在室温25℃完成施工24小时后便可行人，72小时后可重压，温度过低可适当延长时间。

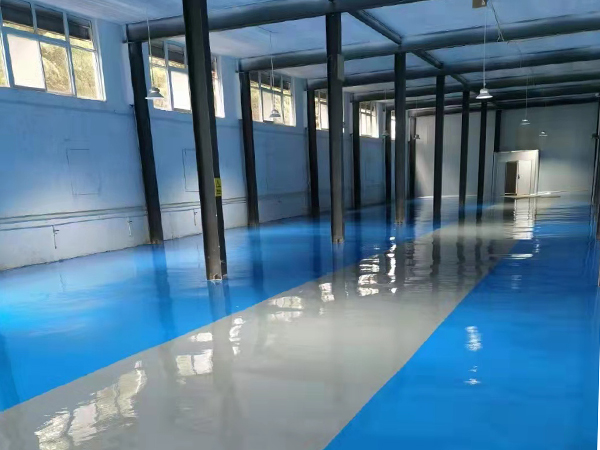

二、防静电环氧自流平地坪施工注意事项

1、地坪有裂缝情况需先使用环氧树脂进行修补，再施工。

2、地坪强度应在C20以上，且找平层落差不得大于2mm。

3、施工温度应在5℃以上，温度过低可采取保温措施或暂停施工。

4、施工现场应避免阳光直射、雨水、风，阳光会导致基层未完全硬化的涂抹中空气离子无法排出，从而产生小气泡。

5、防静电环氧自流平地坪表面含水率不得高于8%，表面水分超标则需要使用喷灯烘干。

6、施工期间应将门、窗等有缝隙透风处使用护面胶带封好，防止灰尘污染防静电环氧自流平地坪。

三、防静电环氧自流平地坪检测电阻方法

防静电环氧自流平地坪是能有效减少静电火花产生，降低精密仪器电子被静电干扰，导致数据异常，防静电地坪已被广泛应用，那么怎么样正确对防静电环氧地自流平地坪进行电阻检查呢？

表面电阻测试：将两个电极之间相距1米，通电记录电阻值，电阻值处于正常范围内，则是符合要求。

体系电阻测试：被测物体放上电极，另一端夹在接地铜上，通电后记录电阻，显示正常则施工达到标准。
